Streu-Experimente - Der differentielle Wirkungsquerschnitt bei Coulomb-Streuung


Wie groß ist der differentielle Wirkungsquerschnitt (D( q ) = d s / d W ) bei Coulomb-Streuung
Wir erinnern uns an die Definition des differentiellen Wirkungsquerschnitts:
D( q ) = d s / d W ist der Quotient aus
"Eintrittsflächen- und Raumwinkelelement". Wir müssen also d s und d W berechnen.

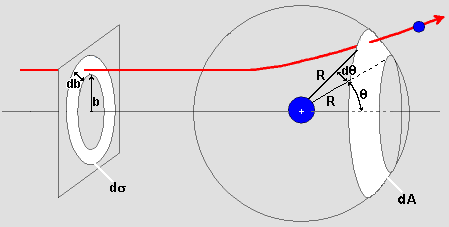

Dazu betrachten wir die rechte Abbildung:
Fliegt ein Teilchen durch den linken weißen Ring (Fläche d s ), wird es so gestreut wird, dass es durch den rechten weißen "Ring" (Fläche dA, Raumwinkelelement d W = dA/R 2 ) auf der Kugeloberfläche tritt. Wir drücken die Flächeninhalte der beiden Ringe durch die in der Abbildung angegebenen Größen aus.
Das Teilchen durchfliegt beide Kreisringe

d s : Die Fläche des linken Rings ist einfach "Umfang 2 p b mal Breite db ": d s = 2 p b . db

dA : Auch hier ist die Fläche wieder "Umfang 2 p R sin q mal Breite R d q ", man muss nur berücksichtigen, dass sich der Ring im Abstand R vom Mittelpunkt befindet: dA = 2 p R sin q . R d q
Mit d W = dA/R 2 folgt: d W = 2 p sin q . d q

Wir können nun den Quotienten d s/ d W bilden:
Da für wachsendes b der Streuwinkel q kleiner wird, müssen wir noch ein Minuszeichen einfügen:
    (1)
Die Größe db/d q ist die Ableitung von b nach Zur Herleitung des Zusammenhangs zwischen b und theta
Mit  Zusammenhang zwischen Stoßparameter b und Streuwinkel theta    folgt nach
Anwendung der Quotientenregel:  Die Ableitung von b nach theta    (2)
(2) in (1) eingesetzt ergibt:

Der differentielle Wirkungsquerschnitt der Coulomb-Streuung (Rutherfordsche Streuformel)


Hierbei wurde sin
q durch 2cos( q /2)sin( q /2) (Additionstheorem) ersetzt. Der Ausdruck ist als Rutherfordsche Streuformel bekannt.


Das entscheidende Ergebnis ist:
Der differentielle Wirkungsquerschnitt bei Coulomb-Streuung ist proportional zu "sin -4 des halben Streuwinkels":
Proportionalität zu Sinus hoch -4

Man beachte hierbei, dass die Rutherfordsche Streuformel auf mehreren idealisierenden Annahmen beruht:
  • Die Streuteilchen sind punktförmig.
  • Zur Beschreibung der Streuung wird nur das radialsymmetrische Coulomb-Potenzial eines Streuzentrums betrachtet. Die negative elektrische Ladung der Elektronenhülle wird vernachlässigt.
  • Es können beliebig große Stoßparameter autreten.
  • Es tritt nur Einfachstreuung auf.
Zu kleinen Streuwinkeln hin stellt man Abweichungen zwischen Experiment und der Vorhersage durch die Streuformel fest. Hier werden die Stoßparameter so groß, dass der Einfluss der Elektronen nicht mehr vernachlässigt werden kann.
Weiterhin können die Stoßparameter in der Realität nicht beliebig groß werden. Sie sind durch den halben Abstand zwischen zwei Streuzentren im Target beschränkt (sog. "halbe Gitterkonstante" bei Festkörpern).

Interpretation:
Rechts ist die Proportionalität grafisch dargestellt. Man kann daran ablesen, wie häufig die unterschiedlichen Streuwinkel auftreten. Der Graph hat bei
q = 180° ein Minimum, d.h. in Rückrichtung wird am seltensten gestreut. Sehr wahrscheinlich sind hingegen Streuwinkel um 0° also Streuungen mit sehr kleinen Ablenkungen aus der ursprünglichen Flugrichtung. Der steile Abfall des Graphen zur Mitte hin zeigt, dass die Wahrscheinlichkeit für das Auftreten größerer Streuwinkel sehr schnell abnimmt.
Aus der Abweichung seiner Messergebnisse von diesem Verlauf für
Graphische Darstellung der differenziellen Wirkungsquerschnitts


große Streuwinkel bzw. kleine Stoßparameter
(ca. 10 -14 m) hat Rutherford (richtig) geschlossen,
dass die Ausdehnung des Atomkerns wohl in dieser Größenordnung liegt.
